| Detailní popis lokomotiv řady 750 a 753 |

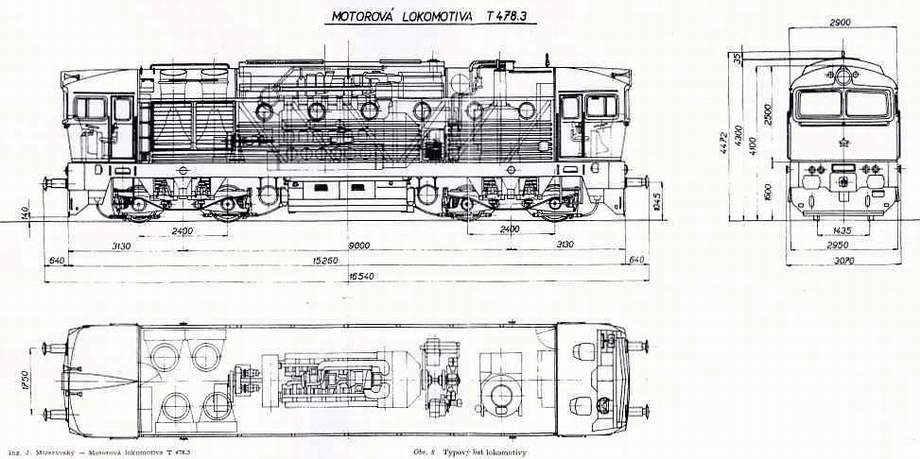

* Typový list lokomotivy T 478.3 nyní řada 750 a 753

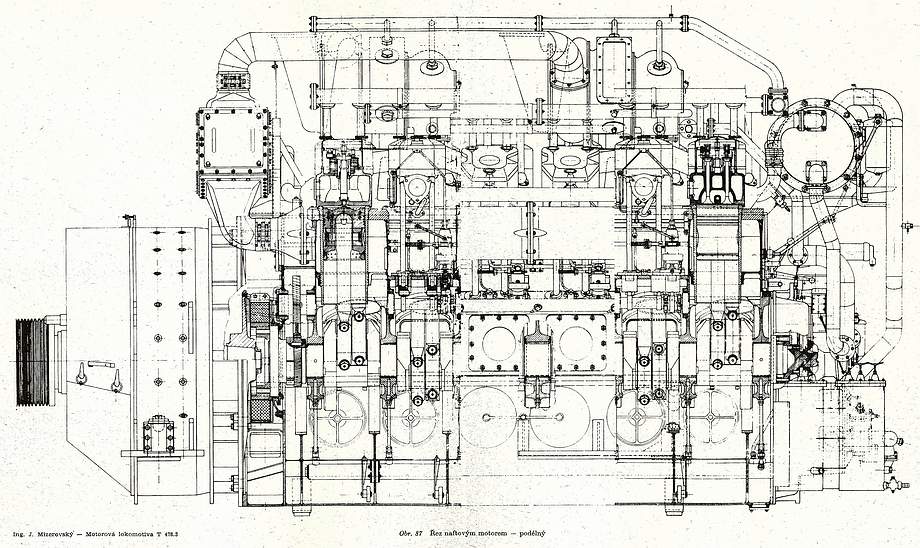

* Řez motorem ČKD K12 V230 DR

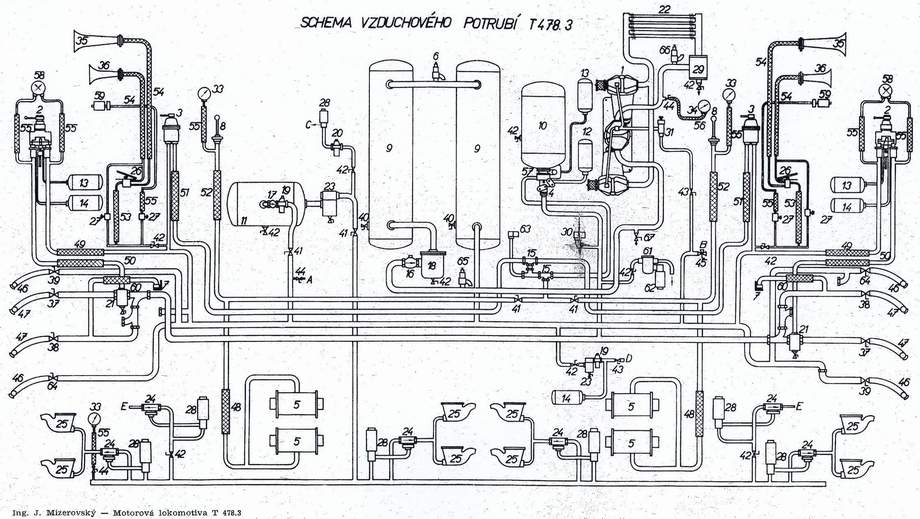

* Schéma a popis vzduchového potrubí T478.3
 |
||
|
1 - kompresor K3LOK 1 2 - brzdič DAKO BS-2 3 - brzdič DAKO BP 4 - rozváděč DAKO L-TR (24") 5 - brzdový válec 6 - pojistný ventil 10+0,1 kp/cm2 přetlaku 7 - záklopka záchranné brzdy 8 - odbrzďovač palubní 9 - hlavní vzduchojem 500 l 10 - pomocný vzduchojem 230 l 11 - pomocný vzduchojem 50 l 12 - rozvodová komora 9 l 13 - řídící jímka 2,5 l 14 - vzduchojem 5 l 15 - dvojitý zpětný ventil G 3/4" 16 - zpětná záklopka G 1 1/2" 17 - zpětná záklopka G 3/4" 18 - odolejovač G 1 1/2" 19 - škrtič G 3/4" - 5 kp/cm2 přetlaku 20 - škrtič G 3/4" - 0,5 kp/cm2 přetlaku 21 - trojhrdlá odkapnice 22 - mezichladič 23 - vzduchový filtr G 3/4" 24 - ventil pro pískovač |
25 - písečníkové koleno 26 - stiskací záklopka dvojitá 27 - stiskací záklopka jednoduchá 28 - elektromagnetický ventil 29 - odkapnice 30 - tlakový spínač 3,5 - 4,5 kp/cm2 31 - regulační ventil 32 - 0 33 - jednoduchý tlakoměr 0-16 kp/cm2 přetlaku 34 - jednoduchý tlakoměr 0-6 kp/cm2 přetlaku 35 - houkačka velká 36 - houkačka střední 37 - spojkový kohout AKH - pravý 38 - spojkový kohout AKH - levý 39 - spojkový kohout AKH - pravý 40 - kohout přímý G1" pravý 41 - kohout přímý G 3/4" 42 - kohout přímý G 1/2" levý 43 - uzavírací kohout G 1/4" 44 - kohout G 1/4" s odvětráním 45 - kohout třícestný Js 15, Jt 10 46 - brzdová spojka G 1" 47 - hadicová spojka vozová G 1" 48 - hadicová spojka G 3/4" L=900 |
49 - hadice 25 x 800 50 - hadice 25 x 700 51 - hadice 20 x 700 52 - hadice 16 x 700 53 - hadice 16 x 500 54 - hadice 6 x 3500 55 - hadice 6 x 600 56 - hadice 4 57 - tlakové relé DAKO TR-2 58 - dvojitý tlakoměř 0-16 kp/cm2 přetlaku 60 - hadice 25 x 500 61 - bezpečnostní šoupátko 2 VC 62 - elektromagnetický ventil 63 - tlakový spínač 64 - spojkový kohout AKH - levý 65 - pojistný ventil 10.5+0,1 kp/cm2 přetlaku 66 - pojistný ventil 4+0,1 kp/cm2 přetlaku 67 - odvodňovací kohout G 1/2" A - přívod k žaluziím B - přívod k parnímu generátoru a ofukování C - přívod k olejové jímce D - přívod k rozváděči E - přívod k mazání okolků |

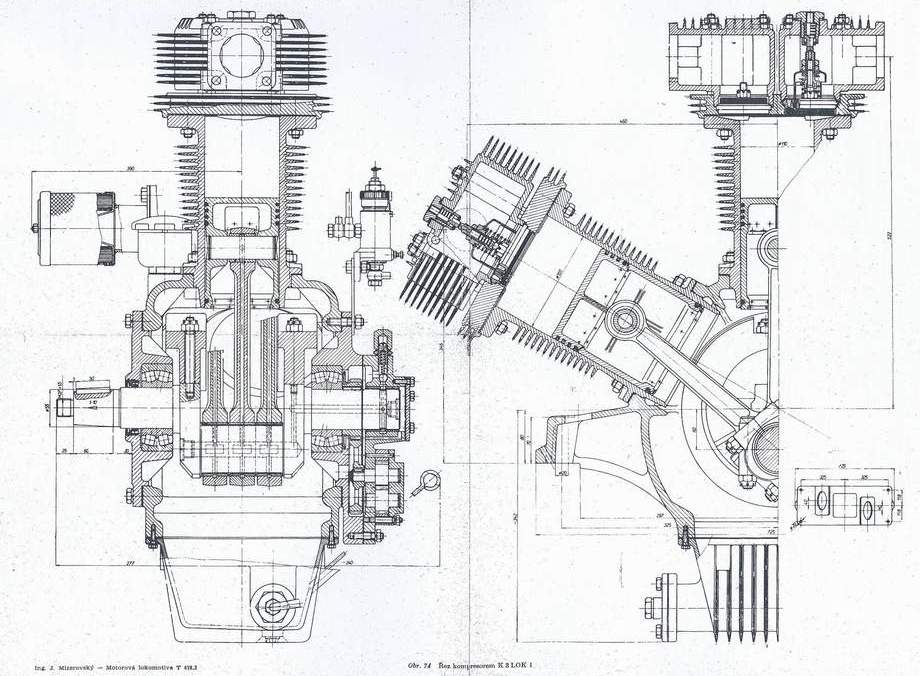

* Čelní a boční řez kompresorem K3LOK1

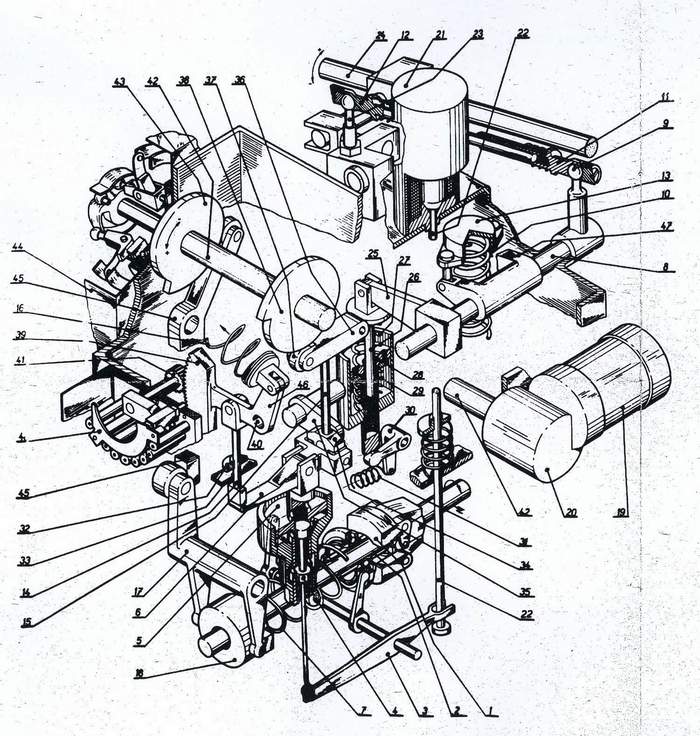

* Sdružený regulátor výkonu na T478.3
 |
01 - závaží regulátoru |

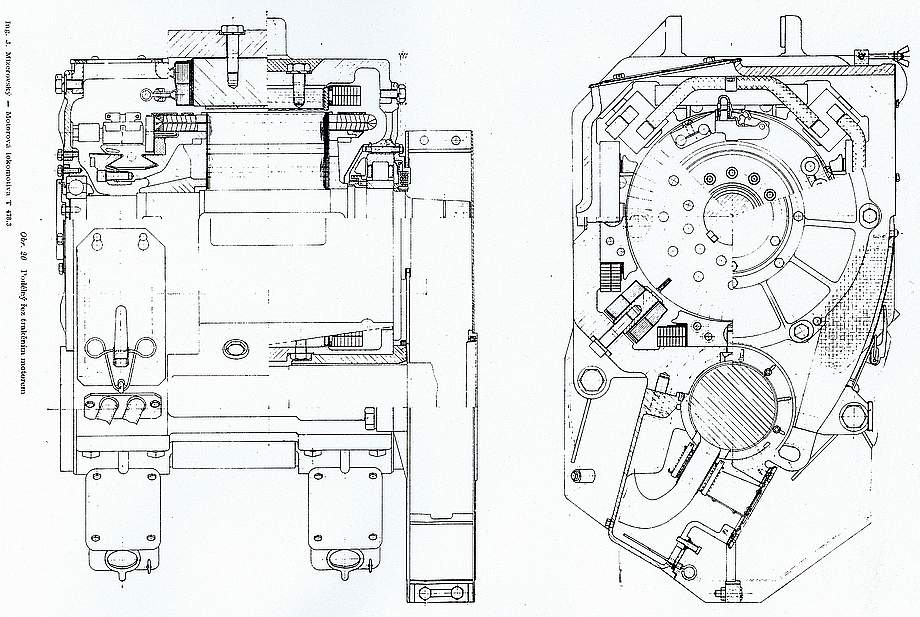

* Příčný a podélný řez trakčním motorem TE005

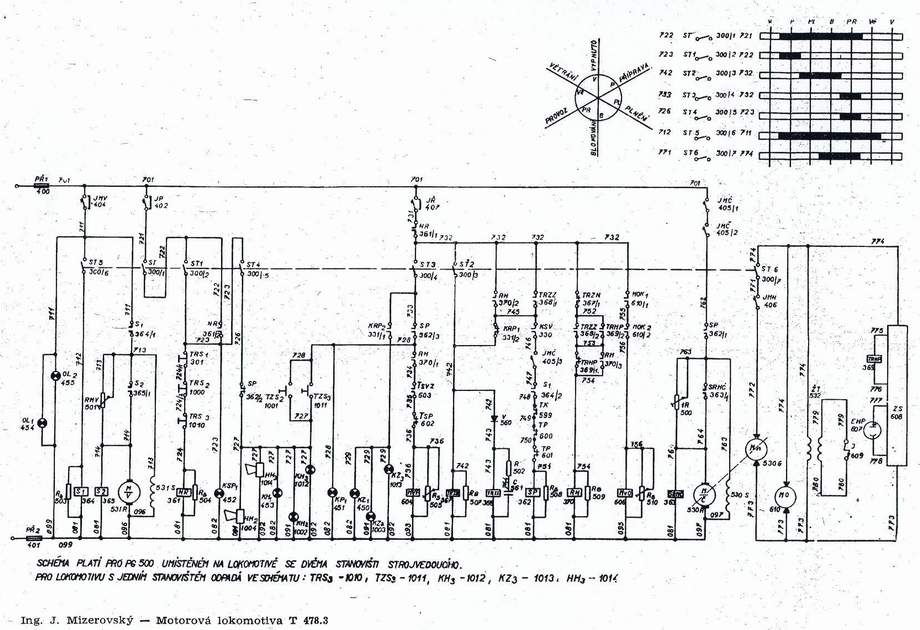

* Elektrické schéma parního generátoru PEGAS PG 500
 |
||
|
Ručně ovládané kohouty: 300-ST-Provozní přepínač 301-TRS1-tlačítko stop Mechanicky ovládané kohouty: 330-KSV-koncový spínač vypouštěcího šoupátka 331-KRP-spínač pneumatického servomotorku El.magneticky ovládané kohouty: 361-NR-stykač přípravy 362-SP-stykač motorgenerátoru 363-SRMČ-stykač 2.st. rozběhu motorgenerátoru 364-S1-stykač motoru dmychadla 367-TRZN-impulsní relé zážehu 368-TRZZ-kontrolní relé zážehu 369-TRHP-relé hlídače plamene 370-RH-relé hoření Pojistky, jističe: 400-PŘ1-hlavní pojistka 401-PŘ2-hlavní pojistka 402-JP-jistič stykače přípravy 404-JMV-jistič motoru dmychadla 405-JMČ-jistič motorgenerátoru 406-JMN-jistič střídavého okruhu 407-JŘ-jistič řídících obvodů |
Signální přístroje: 450-KZ1-kontrolka zážehu 451-KP1-kontrolka provoz 452-KPS1-kontrolka přípravy 453-KH1-kontrolka havárie 454-OL1-osvětlovací lampa přístrojové skříně 455-OL2-osvětlovací lampa přístrojové skříně Odpory: 500-1R-spouštěcí odpor kotvy motorgenerátoru 501-RMV-spouštěcí odpor kotvy motoru dmychadla 502-R-odpor časového relé 503-Rb-zhášecí odpor stykače motoru dmychadla 504-Rb-zhášecí odpor stykače přípravy 505-Rs-zhášecí odpor solenoidového ventilu paliva 507-Rb-zhášecí odpor impulsního relé zážehu 508-Rb-zhášecí odpor stykače motorgenerátoru 509-Rb-zhášecí odpor relé hoření 510-Rs-zhášecí odpor solenoidového ventilu odkalování Motory, transformátory: 530-R,S,G-Mč,Mn-motorgenerátor 531-R,S,MV-motor dmychadla 532-ŽT-zapalovací transformátor Usměrňovače, kondenzátory : 560-V-1cestný usměrňo-zpožďovací kondenzátor 561-C-zpožďovací kondenzátor |
Speciální elektrická výzbroj : 599-Tk-kombinovaný termostat 600-Tp-parní termostat 601-Tp-parní termostat 602-Tsp-manostat páry 603-Tsvz-manostat vzduchu 604-MVP-solenoidnový ventil paliva 606-Mvo-solenoidový ventil odkalování 607-EHP-hlídač plamene (snímač) 608-ZS-hlídač plamene (zesilovač) 609-J-zapalovací elektrody 610-MO-relé solenoidového ventilu odkalování Elektrická výzbroj na lokomotivě : 1000-TRS2-tlačítko stop 1001-TZS2-tlačítko zkoušky havárie 1002-KH2-kontrola havárie 1003-KZ2-kontrola zážehu 1004-HH2-houkačka havárie 1010-TRS3-tlačítko stop 1011-TZS3-tlačítko zkoušky havárie 1012-KH3-kontrola havárie 1013-KZ3-kontrola zážehu 1014-HH3-houkačka havárie |

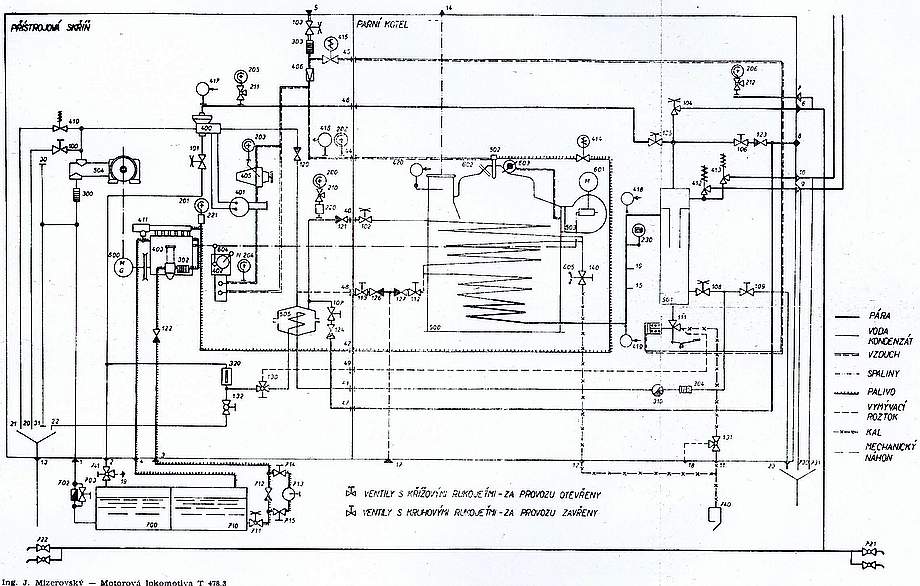

* Hydro - pneumatické schéma T478.3
 |
||
|
01- přípojka sacího potrubí napájecí vody 02- přípojka vratného vodního potrubí 03- přípojka sacího palivového potrubí 04- přípojka přepadového palivového potrubí 05- přípojka potrubí tlakového vzduchu 06- přípojka hlavního potrubí 07- přípojka manometru parního potrubí 08- přípojka pomocné páry 09- přípojka výfuku parního pojistného ventilu 10- přípojka výfuku parního pojistného ventilu 11- přípojka odkalování 12- přípojka vypouštěcího šoupátka 13- přípojka odpadu přístrojové skříně 14- přípojka komínu 15- přípojka pro tepelné čidlo 16- přípojka pro tepelné čidlo 17- přípojka pro vstup proplachovacího roztoku 18- přípojka pro výstup proplachovacího roztoku 19- přípojka pro výstup proplachovacího roztoku 20- výpusť zkušebního ventilu napájecího čerpadla 21- výpusť pojistného ventilu napájecího čerpadla 22- výpusť kohoutu ukazatele přítoku odloučené vody 23- výpusť zkušebního ventilu plnění 30- plnicí zátka sání vody 31- vypouštěcí zátka sání vody 40- propojovací šroubení napájecí větve 41- propojovací šroubení odloučené vody 42- propojovací šroubení palivové větve 44- propojovací šroubení vzduchové větve hořáku 45- propojovací šroubení vzduchové větve odkal ventilu 46- propojovací šroubení parní ovládací větve 47- propojovací šroubení větve pomocné páry 48- propojovací šroubení proplachovací větve 49- propojovací šroubení proplachovací větve 100- zkušební ventil napájecího čerpadla 101- uzavírací ventil obtoku 102- uzavírací ventil před parním kotlem 103- uzavírací ventil tlakového vzduchu 104- hlavní parní ventil 105- uzavírací ventil parní ovládací větve |
106- uzavírací ventil k potrubí 107- uzavírací ventil pomocné páry 108- uzavírací ventil odloučené vody 109- zkušební ventil plnění 111- odkalovací ventil 112- uzavírací ventil proplachovací větve 113- uzavírací ventil proplachovací větve 120- zpětná záklopka před parním kotlem 122- zpětná záklopka sání paliva 123- zpětná záklopka pomocné páry 124- zpětná záklopka pomocné páry 126- zpětná záklopka proplachovací větve 127- zpětná záklopka proplachovací větve 130- trojcestný kohout za tepelným výměníkem 131- trojcestný kohout za odkalovacím ventilem 132- vypouštěcí kohout ukazatele přítoku odlouč. vody 140- vypouštěcí šoupátko 200- manometr napájecí vody 201- manometr paliva 202- manometr tlakového vzduchu 203- manometr vzduchové redukční stanice 204- výkonový manometr 205- hlavní parní manometr 206- manometr parního potrubí 210- zkušební kohout manometru napájecí vody 211- zkušební kohout hlavního parního manometru 212- zkušební kohout manometru parního potrubí 220- tlumič manometru napájecí vody 221- tlumič manometru paliva 230- teploměr páry 300- filtr napájecího čerpadla 302- jemný palivový filtr 303- filtr tlakového vzduchu 304- filtr odloučené vody 310- odváděč odloučené vody 320- ukazatel prítoku odloučené vody 400- regulační vodní ventil 401- pneumatický vysílač tlakové diference 402- pneumatický servomotor 403- regulační palivové čerpadlo |
405- vzduchová redukční stanice 406- vzduchový redukční ventil 410- pojistný ventil napájecího čerpadla 411- přepadový palivový ventil 412- parní pojistný ventil 413- parní pojistný ventil 414- solenoidový ventil paliva 415 - solenoidový ventil odkalování 416- manostat vzduchu 417- manostat páry 418- parní termostat 419- parní termostat 420- komínový termostat 500- parní ventil 501- odlučovač 502- hořák 503- dmychadlo spalovacího vzduchu 504- napájecí čerpadlo 505- tepelný výměník 600- motorgenerátor 601- motor dmychadla 602- zapalovací elektrody 603- hlídač plamene (snímač) 604- spínač pneumatického servomotoru 605- koncový spínač vypouštěcího šoupátka 700- vodní nádrž s příslušenstvím 702- zpětná záklopka oběhového čerpadla 703- odvodňovací ventil sacího potrubí 710- palivová nádrž s příslušenstvím 711- palivový uzavírací kohout 712- zpětná záklopka pomocného palivového čerpadla 713- pomocné palivové čerpadlo 714- uzavírací ventil pomocného palivového čerpadla 715- uzavírací ventil pomocného palivového čerpadla 721- kohout čelní vpředu 722- kohout čelní vzadu 730- výpust odvodnění pojistného ventilu 731- výpust odvodnění pojistného ventilu 740- tlumič odkalování 741- trojcestný kohout před nádrží |

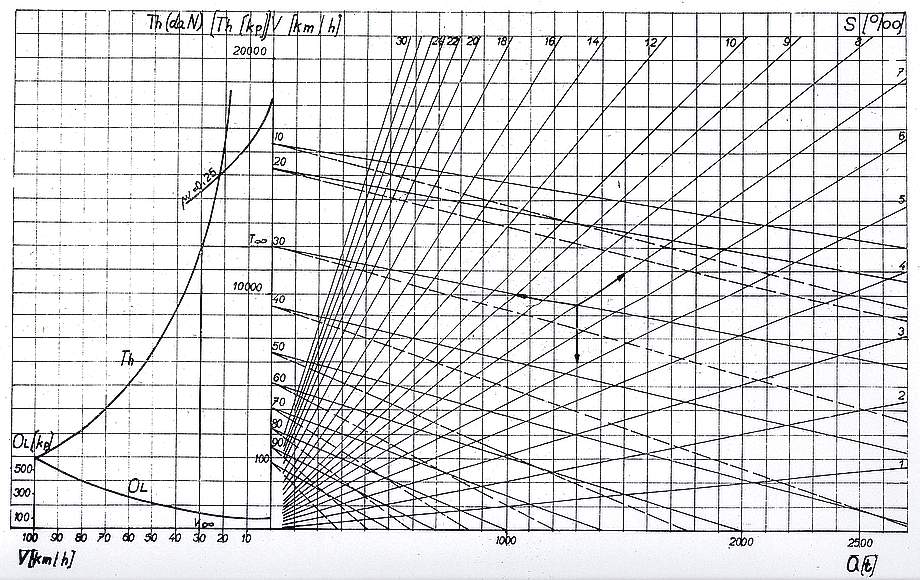

* Koreffův zátěžový diagram pro T478.3
